Micro 4 canaux de gaz Union rotative anneau de glissement de gaz pour les équipements d'automatisation industrielle

Micro 4 Channels Gas Rotary Union Gas Slip Ring For Industrial Automation Equipment
Micro 4 Channels Gas Rotary Union Gas Slip Ring For Industrial Automation Equipment
Micro 4 Channels Gas Rotary Union Gas Slip Ring For Industrial Automation Equipment Micro 4 Channels Gas Rotary Union Gas Slip Ring For Industrial Automation Equipment Micro 4 Channels Gas Rotary Union Gas Slip Ring For Industrial Automation Equipment

Image Grand :  Micro 4 canaux de gaz Union rotative anneau de glissement de gaz pour les équipements d'automatisation industrielle

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: GuRen
Certification: ISO9001.CE.RoHS
Numéro de modèle: Q4pm5
Documents: Gas Slip Rings Product Page...M5.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: ＄19-199
Détails d'emballage: Standard / sur demande
Délai de livraison: 3 semaines ARO
Conditions de paiement: L / C, D / P, T / T
Capacité d'approvisionnement: 1k unités / semaine
Contact Parlez Maintenant.

Micro 4 canaux de gaz Union rotative anneau de glissement de gaz pour les équipements d'automatisation industrielle

description de
Nombre de canaux: 4 canaux Diamètre intérieur: 5 mm
Diamètre extérieur: 38 mm Haut: 62 mm
Matériel de logement: Aluminium Trachée applicable: 4 ～ 6 mm
Spécifications d'interface: M5
Mettre en évidence:

4 canaux Union du gaz rotatif

,

4 canaux anneau de glissement de gaz

,

4 canaux d'union micro-rotative

Micro 4 Canaux Joint Rotatif Gaz Bague Collectrice
Bague collectrice de gaz compacte à 4 entrées et 4 sorties avec connecteur M5, conçue pour les équipements d'automatisation industrielle nécessitant des connexions de haute précision dans des espaces restreints.
Spécifications clés
Attribut Valeur
Nombre de canaux 4 canaux
Diamètre intérieur 5mm
Diamètre extérieur 38mm
Hauteur 62mm
Matériau du boîtier Aluminium
Trachée applicable 4～6mm
Spécifications de l'interface M5
Caractéristiques du produit
  • La conception de petite interface M5 permet d'économiser 70% d'espace d'installation par rapport aux raccords standard
  • Prend en charge 90kPa de vide et -30℃ démarrage à froid fonctionnement
  • Joint rotatif à quatre voies avec interface filetée de précision M5 pour tuyaux d'air micro de 4 à 6 mm
  • Conception compacte avec une intégration élevée et une installation facile
  • Excellente performance d'étanchéité garantit aucune fuite de gaz basse pression
  • Vitesse maximale de 250RPM avec une durée de vie de 20 millions de révolutions
  • Indice de protection IP51 adapté aux environnements poussiéreux
Paramètres techniques
Paramètre Valeur
Milieu de transmission Gaz (le liquide peut être personnalisé)
Durée de vie 20 millions de révolutions (valeur de référence)
Vitesse maximale 300RPM
Plage de surpression -90KPa～1MPa ou vide
Température de fonctionnement -30℃～+80℃
Humidité de fonctionnement 0～85%HR
Niveau de protection IP51
Matériau de la coque Alliage d'aluminium
Couple de rotation 0,5 N.m (valeur de référence)
Dimensions du produit

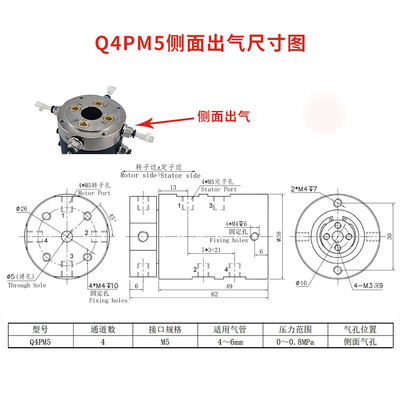

Micro 4 canaux de gaz Union rotative anneau de glissement de gaz pour les équipements d'automatisation industrielle 0
Schéma dimensionnel de la bague collectrice de gaz Q4PM5

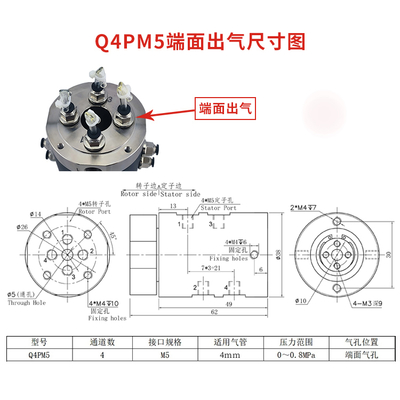

Micro 4 canaux de gaz Union rotative anneau de glissement de gaz pour les équipements d'automatisation industrielle 1
Dessin technique de la bague collectrice de gaz Q4PM5
Scénarios d'application
Cette bague collectrice de gaz est idéale pour les applications nécessitant une rotation continue à 360 degrés avec une alimentation en air, un vide, une alimentation électrique et une transmission de signal ininterrompues, notamment :
  • Équipement d'automatisation non standard
  • Équipement de test de batteries au lithium et de téléphones portables
  • Équipement laser et machines de revêtement
  • Équipement de film d'emballage pour batteries souples
  • Automatisation industrielle des semi-conducteurs électroniques
  • Équipement d'affichage à écran plat optoélectronique (LCD/LCM/TP/OLED/PDP)
  • Équipement de test et tables de travail rotatives
  • Équipement d'énergie éolienne et machines d'ingénierie
  • Machines de remplissage rotatives et plates-formes élévatrices AGV
