Bague collectrice PCB pancake de 38,1 mm de diamètre avec une épaisseur de 6 mm pour les petits espaces plats

38.1mm Diameter PCB Pancake Slip Ring With 6mm Thickness For Small Flat Spaces
38.1mm Diameter PCB Pancake Slip Ring With 6mm Thickness For Small Flat Spaces
38.1mm Diameter PCB Pancake Slip Ring With 6mm Thickness For Small Flat Spaces 38.1mm Diameter PCB Pancake Slip Ring With 6mm Thickness For Small Flat Spaces

Image Grand :  Bague collectrice PCB pancake de 38,1 mm de diamètre avec une épaisseur de 6 mm pour les petits espaces plats

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: GuRen
Certification: ISO9001.CE.RoHS
Numéro de modèle: PCB38-6P05
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: ＄19-199
Détails d'emballage: Standard / sur demande
Délai de livraison: 3 semaines ARO
Conditions de paiement: L / C, D / P, T / T
Capacité d'approvisionnement: 1 000 unités/semaine
Contact Parlez Maintenant.

Bague collectrice PCB pancake de 38,1 mm de diamètre avec une épaisseur de 6 mm pour les petits espaces plats

description de
Taille d'ouverture: 38.1MM Diamètre extérieur: 95 mm
Voies électriques: 6 voies 5A Vitesse de rotation: 0 ~ 100rpm
Épaisseur: 6 mm Tension de fonctionnement: 0 à 220 V
Mettre en évidence:

38.1 mm anneau à crêpes

,

Bague collectrice PCB mince de 6 mm

,

Bague collectrice pour petit espace plat

38.1 mm de diamètre PCB anneau de glissement avec 6 mm d'épaisseur pour les petits espaces plats
Attributs du produit
Attribut Valeur
Taille de l'ouverture 38.1 mm
Diamètre extérieur 95 mm
Pistes électriques 6 voies 5A
Vitesse de rotation 0 à 100 tr/min
Épaisseur 6 mm
Voltage de fonctionnement 0 à 220 V
Description du produit
L'anneau de glissement PCB38-6P05 a une ouverture adaptée à la plupart des équipements d'arbre rotatif de taille moyenne. Il fournit une transmission de puissance stable pour six canaux dans un espace d'installation étroit.Sa conception compacte et ses performances fiables le rendent adapté à l'installation dans les joints de robots industrielsDes circuits ou des lignes de signaux personnalisables sont disponibles.
Principales caractéristiques
  • Un diamètre d'ouverture de 38,1 mm permet d'accueillir des arbres tournants plus épais.
  • Le diamètre extérieur de 95 mm assure des performances tout en contrôlant les dimensions radiales.
  • Plage de température de fonctionnement de -30°C à +70°C, adaptée aux environnements à haute et basse température.
  • Le matériau de contact est or sur or, offrant une excellente conductivité et une résistance à l'usure.
  • La longueur par défaut est de 200 mm, mais peut être coupée au besoin pour réduire la redondance du câblage.
  • Une vitesse de rotation de 100 tr/min répond à la plupart des besoins de rotation à moyenne vitesse.

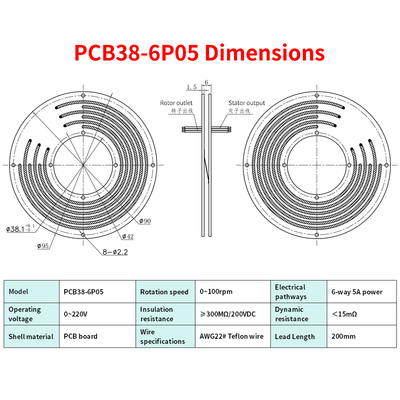

Spécifications techniques
Spécifications mécaniques Spécifications électriques
Velocité: 100 tours par minute Le débit d'électricité doit être supérieur ou égal à:
Durée de vie: 3 millions de tours par minute Résistance à l'isolation: ≥ 300MΩ/200VDC
L'humidité de fonctionnement est fixée à 0 ∼ 85% RH. Spécifications du fil: fil de silicone
Température de fonctionnement: -30°C à 70°C Résistance diélectrique: 100VAC@50Hz,60S
Matériau de contact: or-or Variation de la résistance dynamique: < 0,015Ω
Matériau de la coque: PCB Épaisseur: 6 mm
Le couple de rotation: 0,01 N.m+0,03 N.m/9 canaux Nombre de lignes: 6 voies5A
Niveau de protection: IP40
Applications
  • Systèmes de surveillance de la sécurité
  • Joints pour robots industriels
  • Stations rotatives automatisées
  • Équipement d'essai et de mesure
