Bague collectrice rotative à circuit imprimé de type pancake à ouverture de 120 mm, 9 voies, 1A

120mm Aperture Pancake Type PCB Slip Ring Rotary Slip Ring 9 Way 1A
120mm Aperture Pancake Type PCB Slip Ring Rotary Slip Ring 9 Way 1A
120mm Aperture Pancake Type PCB Slip Ring Rotary Slip Ring 9 Way 1A 120mm Aperture Pancake Type PCB Slip Ring Rotary Slip Ring 9 Way 1A

Image Grand :  Bague collectrice rotative à circuit imprimé de type pancake à ouverture de 120 mm, 9 voies, 1A

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: GuRen
Certification: ISO9001.CE.RoHS
Numéro de modèle: PCB120170-9P01
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: ＄19-199
Détails d'emballage: Standard/Sur demande
Délai de livraison: 3 semaines ARO
Conditions de paiement: L / C, D / P, T / T
Capacité d'approvisionnement: 1k unités / semaine
Contact Parlez Maintenant.

Bague collectrice rotative à circuit imprimé de type pancake à ouverture de 120 mm, 9 voies, 1A

description de

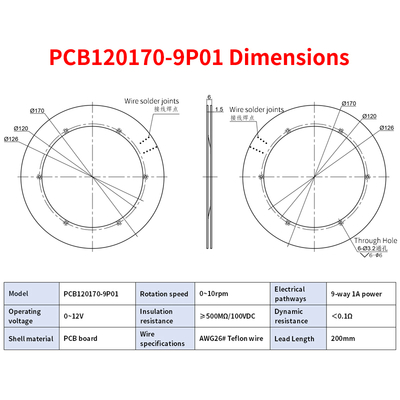

Taille d'ouverture: 120 mm Diamètre extérieur: 170 mm
Voies électriques: 9 voies 1A Vitesse de rotation: 0 ~ 10rpm
Épaisseur: 6 mm Tension de fonctionnement: 12V
Mettre en évidence:

Bague collectrice à circuit imprimé de 120 mm

,

Bague collectrice à circuit imprimé à 9 voies

,

Bague collectrice rotative de 120 mm

120 mm d'ouverture Pancake type PCB Rotary Slip Ring 9-way 1A Pour les pièces rotatives industrielles
Spécifications du produit
Attribut Valeur
Taille de l'ouverture 120 mm
Diamètre extérieur 170 mm
Pistes électriques 9 voies 1A
Vitesse de rotation 0 à 10 tours par minute
Épaisseur 6 mm
Voltage de fonctionnement 12 V
Description du produit

Le circuit rotatif PCB120170-9P01 est conçu pour les équipements rotatifs de taille moyenne.et est idéal pour diverses applications de rotation industrielle.

Principales caractéristiques
  • Diamètre d'ouverture de 120 mm pour les arbres tournants des équipements de taille moyenne
  • 9 canaux de transmission de courant 1A pour la transmission parallèle du signal
  • vitesse de rotation de 10 tr/min pour le fonctionnement à basse vitesse
  • Plage de température de fonctionnement de -20°C à +60°C pour les environnements industriels
  • Résistance d'isolation excellente ≥ 500MΩ/100VDC
  • Conception compacte d'une épaisseur de 6 mm pour des applications à espace restreint
Spécifications techniques
Spécifications mécaniques
Vitesse 10 tours par minute
La vie professionnelle 3 millions de tours par minute
Humidité de fonctionnement RH de 0 ∼ 85%
Température de fonctionnement -20 à 60 °C
Matériau de contact D'or-d'or
Matériau de coquille Plaque de PCB
Le couple de rotation 0.01N.m+0.03N.m/9 canaux
Niveau de protection Résistance à la corrosion
Spécifications électriques
Voltage 12 VDC/VDC
Résistance à l'isolation Pour les appareils à courant alternatif:
Spécifications du fil fils de silicone
Résistance diélectrique Pour les appareils à combustion électrique
Variation de la résistance dynamique Pour les appareils à combustion
Épaisseur 6 mm
Nombre de lignes 9 voies 1A
Applications

Idéal pour les équipements dont l'espace d'installation est limité, notamment:

  • Systèmes de surveillance de la sécurité
  • Joints pour robots industriels
  • Stations rotatives automatisées
  • Équipement d'essai et de mesure
