Joint tournant haute fréquence 2 canaux avec interface SMA-F, durée de vie de 5 millions de révolutions

SMA-F Interface 2 Channel High Frequency Rotary Joint 5 Million Revolutions Service Life
SMA-F Interface 2 Channel High Frequency Rotary Joint 5 Million Revolutions Service Life
SMA-F Interface 2 Channel High Frequency Rotary Joint 5 Million Revolutions Service Life SMA-F Interface 2 Channel High Frequency Rotary Joint 5 Million Revolutions Service Life

Image Grand :  Joint tournant haute fréquence 2 canaux avec interface SMA-F, durée de vie de 5 millions de révolutions

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: GuRen
Certification: ISO9001.CE.RoHS
Numéro de modèle: GPGR-203
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: ＄19-199
Détails d'emballage: Standard/Sur demande
Délai de livraison: 4 semaines ARO
Conditions de paiement: L / c, d / a, t / t
Capacité d'approvisionnement: 1k unités / semaine
Contact Parlez Maintenant.

Joint tournant haute fréquence 2 canaux avec interface SMA-F, durée de vie de 5 millions de révolutions

description de
Type d'interface: SMA-F (50Ω) Fréquence de fonctionnement: DC-8GHz
Nombre de canaux: 2 canaux Vitesse de rotation: 60RPM
Niveau de protection: IP60 longueur: 5.62 cm
Mettre en évidence:

Joint tournant haute fréquence SMA-F

,

Joint tournant haute fréquence 2 canaux

,

Bague collectrice RF 2 canaux

Interface SMA-F à 2 canaux Joints rotatifs à haute fréquence 5 millions de tours
Attributs du produit
Attribut Valeur
Type d'interface La fréquence d'écoulement de l'appareil est de 0,01 Hz.
Fréquence de fonctionnement DC-8GHz
Nombre de chaînes 2 chaînes
Vitesse de rotation 60 tours par minute
Niveau de protection Pour la protection contre la corrosion
Longueur 5.62 cm
Description du produit
Le joint rotatif à haute fréquence à double canal GPGR-203 possède deux canaux de signal à haute fréquence et peut également être personnalisé avec des signaux de commande Gigabit Ethernet ou RS485.Il est utilisé dans les systèmes d'antennes de suivi intelligentes pour transmettre simultanément des signaux satellites et des commandes de contrôle, simplifiant la complexité du câblage des équipements.
Principales caractéristiques
  • Déploiement rapide: La structure branchable SMA-F facilite un accrochage rapide avec un équipement à anneau coulissant, permettant une installation rapide du produit.
  • Conception anti-interférence: la conception à double canal et blindée indépendamment assure une isolation supérieure à 50 dB même lorsque la puissance du moteur 24V est transmise simultanément avec un signal radar de 10 GHz.
  • Forte adaptabilité environnementale: le produit fonctionne dans une plage de température de -45°C à +70°C et peut résister à des environnements avec une humidité maximale de 95%.

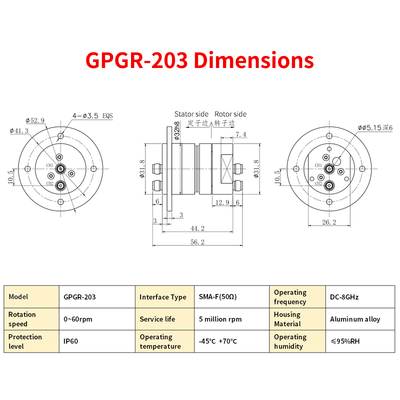

Spécifications techniques
Nom du paramètre Valeur du paramètre CH1 Valeur du paramètre CH2
Type d'interface La fréquence d'écoulement de l'appareil est de 0,01 Hz. La fréquence d'écoulement de l'appareil est de 0,01 Hz.
Fréquence de fonctionnement DC-8GHz DC-8GHz
Ratio de tension maximale d'onde de stationnement 1.3 1.6
Valeur maximale de fluctuation du VSWR 0.05 0.2
Vitesse 0 à 60 tours par minute
Perte maximale d'insertion 00,4 dB 0.2 dB
Valeur maximale de fluctuation de la perte d'insertion 0.1 dB 00,3 dB
Puissance maximale Unité d'alimentation Unité d'alimentation
Puissance moyenne maximale Le nombre de fréquences de fréquence 10 W
Changement de phase maximal 1° 4°
Durée de vie 5 millions de tours par minute
Applications
  • Antennes radar tournantes (militaires, météorologiques, de contrôle aérien)
  • Suivi des communications par satellite (stations au sol, liaisons intersatellitaires)
  • Équipement d'imagerie médicale (CT, IRM, tests par semi-conducteurs)
  • Recherche scientifique (mesure par antenne/RCS, simulation de guerre électronique)
