Bague collectrice haute fréquence à deux canaux, 30 tr/min, capable de 5 millions de révolutions

Dual Channel High Frequency Slip Ring 30Rpm Speed Capable Of 5 Million Revolutions
Dual Channel High Frequency Slip Ring 30Rpm Speed Capable Of 5 Million Revolutions
Dual Channel High Frequency Slip Ring 30Rpm Speed Capable Of 5 Million Revolutions Dual Channel High Frequency Slip Ring 30Rpm Speed Capable Of 5 Million Revolutions

Image Grand :  Bague collectrice haute fréquence à deux canaux, 30 tr/min, capable de 5 millions de révolutions

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: GuRen
Certification: ISO9001.CE.RoHS
Numéro de modèle: GPGR-204
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: ＄19-199
Détails d'emballage: Standard/Sur demande
Délai de livraison: 4 semaines ARO
Conditions de paiement: L / c, d / a, t / t
Capacité d'approvisionnement: 1 000 unités/semaine
Contact Parlez Maintenant.

Bague collectrice haute fréquence à deux canaux, 30 tr/min, capable de 5 millions de révolutions

description de
Type d'interface: SMA-F (50Ω) Fréquence de fonctionnement: DC-18 GHz et DC-13 GHz
Nombre de canaux: 2 canaux Vitesse de rotation: 30 tr / min
Niveau de protection: IP60 longueur: 50,1 mm
Mettre en évidence:

Bague collectrice haute fréquence à deux canaux

,

Bague collectrice RF à deux canaux

,

Bague collectrice à haute fréquence 30rpm

Bague collectrice RF haute fréquence à double canal avec interface SMA-F

Vitesse de 30 tr/min, capable de 5 millions de révolutions avec un boîtier en alliage d'aluminium léger pour les applications à espace limité.

Attributs du produit
Attribut Valeur
Type d'interface SMA-F(50Ω)
Fréquence de fonctionnement DC-18GHz et DC-13GHz
Nombre de canaux 2 canaux
Vitesse de rotation 30 tr/min
Niveau de protection IP60
Longueur 50,1 mm
Description du produit

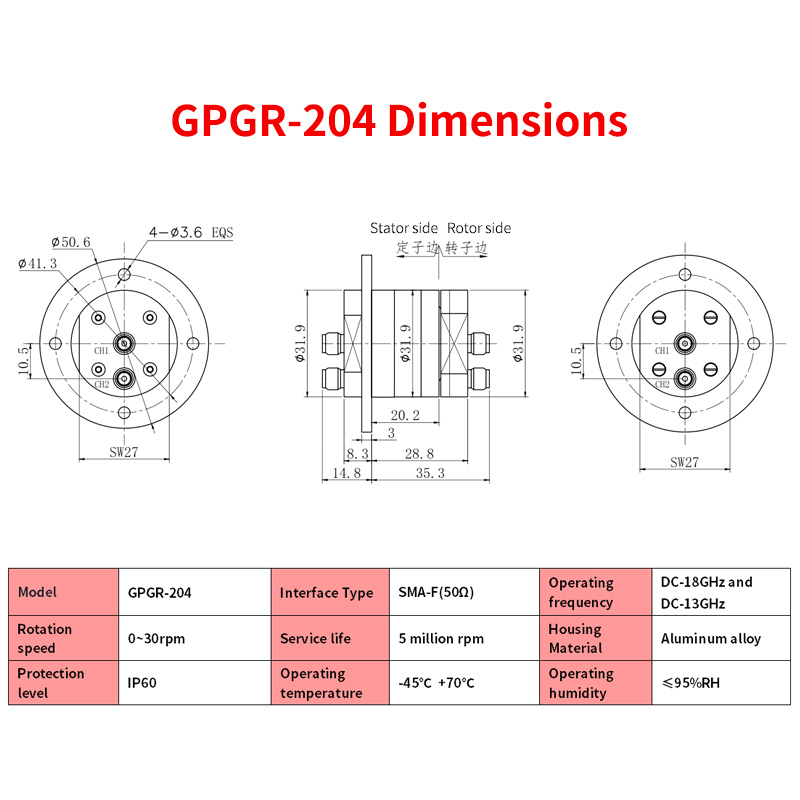

La bague collectrice RF haute fréquence à deux canaux GPGR-204 présente une conception compacte avec un diamètre extérieur de 31,9 mm et une longueur de 50,1 mm, idéale pour les micro-UAV et les petites plateformes de reconnaissance.

Principales caractéristiques
  • Transmission de signaux haute fréquence : Capable de transmettre des signaux vidéo HD, RF et micro-ondes
  • Conception à deux canaux : Deux canaux de signaux haute fréquence indépendants avec options de personnalisation
  • Transmission de données stable : La structure coaxiale RF à impédance caractéristique de 50Ω garantit l'intégrité du signal
  • Installation facile : Connecteur SMA-F standard avec options de personnalisation disponibles
Spécifications techniques
Nom du paramètre Valeur du paramètre CH1 Valeur du paramètre CH2
Type d'interface SMA-F(50Ω) SMA-F(50Ω)
Fréquence de fonctionnement DC-18GHz DC-13GHz
Taux d'ondes stationnaires maximal 1.3@DC-8GHz; 1.5@8-18GHz 1.6@DC-8GHz; 2.0@8-18GHz
Valeur de fluctuation maximale de VSWR 0.1 0.2
Vitesse 0~30 tr/min
Perte d'insertion maximale 1.0dB 1.0dB
Valeur de fluctuation maximale de la perte d'insertion 0.1dB 0.3dB
Puissance de crête maximale 1000W 1000W
Puissance moyenne maximale 100W@2GHz; 60W@2-8GHz; 10W@8-18GHz 10W
Changement de phase maximal 1° 4°
Durée de vie 5 millions de tr/min
Applications

Essentiel pour les systèmes de transmission dynamiques haute fréquence dans :

  • Antennes radar rotatives (militaires, météorologiques, contrôle du trafic aérien)
  • Suivi des communications par satellite (stations terrestres, liaisons intersatellites)
  • Équipement d'imagerie médicale (TDM, IRM, tests de semi-conducteurs)
  • Recherche scientifique (mesure d'antenne/RCS, simulation de guerre électronique)
