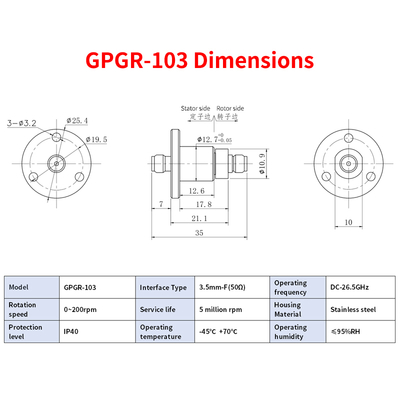

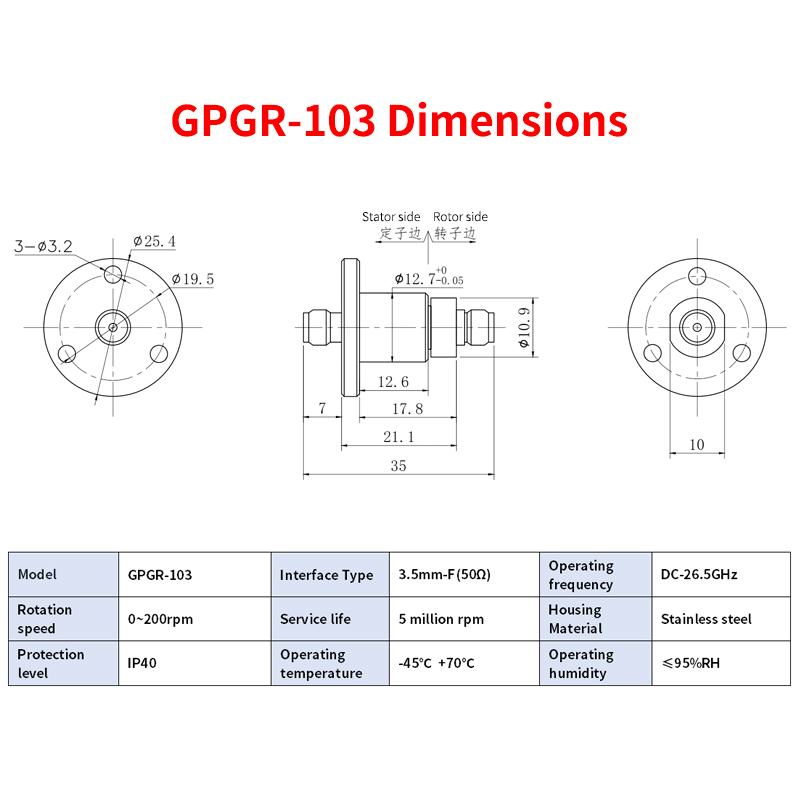

3.5mm-F Interface sinal de alta frequência anel de deslizamento de aço inoxidável 200RPM

3.5mm-F Interface High Frequency Signal Slip Ring Stainless Steel Housing 200RPM
3.5mm-F Interface High Frequency Signal Slip Ring Stainless Steel Housing 200RPM
3.5mm-F Interface High Frequency Signal Slip Ring Stainless Steel Housing 200RPM 3.5mm-F Interface High Frequency Signal Slip Ring Stainless Steel Housing 200RPM

Imagem Grande :  3.5mm-F Interface sinal de alta frequência anel de deslizamento de aço inoxidável 200RPM

Detalhes do produto:
Lugar de origem: China
Marca: GuRen
Certificação: ISO9001.CE.RoHS
Número do modelo: GPGR-103
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: ＄19-199
Detalhes da embalagem: Padrão/A pedido
Tempo de entrega: 4 semanas Aro
Termos de pagamento: L/c, d/a, t/t
Habilidade da fonte: 1K unidades/semana
Contato Falem agora.

3.5mm-F Interface sinal de alta frequência anel de deslizamento de aço inoxidável 200RPM

descrição
Tipo de interface: 3,5 mm-f (50Ω) Frequência operacional: DC-26.5GHz
Número de canais: monocanal Velocidade de rotação: 0 ~ 200rpm
Nível de proteção: IP40 comprimento: 35 mm
Destacar:

3Anel de deslizamento de alta frequência de.5mm-F

,

Anel de deslizamento de aço inoxidável 200 RPM

,

Anel de deslizamento do sinal 200 RPM

Interface de 3,5 mm -f anel de deslizamento de sinal de alta frequência - alojamento de aço inoxidável 200rpm
Atributos do produto
Atributo Valor
Tipo de interface 3,5 mm-f (50Ω)
Frequência operacional DC-26.5GHz
Número de canais Canal único
Velocidade de rotação 0 ~ 200rpm
Nível de proteção IP40
Comprimento 35 mm
Descrição do produto
O anel de deslizamento de sinal de alta frequência GPGR-103 passou um teste de vida útil de 5 milhões de ciclos, com uma mudança de resistência ao contato inferior a 5mΩ. Ele suporta a transmissão de dados de sensores de articulações do robô industrial e é amplamente utilizado em toca -gts de teste automatizada, reduzindo a frequência de manutenção de equipamentos em mais de 50%.
Principais recursos
  • Personalizável:Suportamos anéis de deslizamento em tamanho normal, de anéis de deslizamento micro com um diâmetro externo de 10 mm a anéis de deslizamento pesado com um diâmetro externo de 600 mm.
  • Transmissão de mídia mista:Transmissão coaxial personalizável de três meios, incluindo transmissão de sinal coaxial, rotação de fibra óptica (modo único/modo múltiplo) e circuito de óleo hidráulico.
  • Sistema de teste rigoroso:Cada lote de produtos é testado para uma proporção padrão e quaisquer anormalidades serão totalmente inspecionadas.
Especificações técnicas
Nome do parâmetro Valor do parâmetro
Tipo de interface 3,5 mm-f (50Ω)
Frequência operacional DC-26.5GHz
Razão de onda em pé máxima de tensão 1.4@dc-18ghz ； 1.7@18-26.5ghz
Valor máximo de flutuação do VSWR 0.1
Velocidade 200rpm
Perda de inserção máxima 0.4db@dc-18ghz ； 0.7db@18-26.5ghz
Perda de inserção Valor máximo de flutuação 0,1dB
Pico de potência máxima 3kw
Máximo de energia média 200W@1GHz ； 25W@26.5GHz
Mudança de fase máxima 2 °
Vida de serviço 5 milhões de rpm
Aplicações
Essencial para sistemas de transmissão dinâmica de alta frequência em:
  • Antenas de radar rotativas (militar, meteorológico, controle de tráfego aéreo)
  • Rastreamento de comunicação por satélite (estações terrestres, links intersatellite)
  • Equipamento de imagem médica (CT, ressonância magnética, teste de semicondutores)
  • Pesquisa científica (medição da antena/RCS, simulação eletrônica de guerra)

etiqueta:

junção giratória de alta frequência,

Anel deslizante do sinal,

Anel deslizante do RF
