Transmission rotative par micro-ondes RRF anneau de glissement N-F Interface boîtier anti-corrosion

Microwave Rotary Transmission RF Slip Ring N-F Interface Anti Corrosion Housing
Microwave Rotary Transmission RF Slip Ring N-F Interface Anti Corrosion Housing
Microwave Rotary Transmission RF Slip Ring N-F Interface Anti Corrosion Housing Microwave Rotary Transmission RF Slip Ring N-F Interface Anti Corrosion Housing

Image Grand :  Transmission rotative par micro-ondes RRF anneau de glissement N-F Interface boîtier anti-corrosion

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: GuRen
Certification: ISO9001.CE.RoHS
Numéro de modèle: GPGR-102
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: ＄19-199
Détails d'emballage: Standard / sur demande
Délai de livraison: 4 semaines ARO
Conditions de paiement: L / c, d / a, t / t
Capacité d'approvisionnement: 1 000 unités/semaine
Contact Parlez Maintenant.

Transmission rotative par micro-ondes RRF anneau de glissement N-F Interface boîtier anti-corrosion

description de
Type d'interface: NF (50Ω） Fréquence de fonctionnement: DC-18GHz
Nombre de canaux: Canal unique Vitesse de rotation: 300 tours par minute
Niveau de protection: Ip40 longueur: 61.8 mm
Mettre en évidence:

Rings de glissement RF anti-corrosion

,

Rings de glissement RF de l'interface N-F

,

joints rotatifs à haute fréquence anticorrosion

Interface N-F Transmission RF à micro-ondes avec anneau de glissement rotatif
Résistant à la corrosion en acier inoxydable
Attributs du produit
Attribut Valeur
Type d'interface N-F ((50Ω)
Fréquence de fonctionnement DC-18GHz
Nombre de chaînes Chaîne unique
Vitesse de rotation 300 tours par minute
Niveau de protection Résistance à la corrosion
Longueur 61.8 mm
Description du produit

L'anneau de glissement RF à transmission rotative à micro-ondes GPGR-102 maintient une excellente performance avec un VSWR ≤ 0,05 à des températures extrêmes allant de -45 °C à +70 °C.en acier inoxydable IP40 et pouvant fonctionner à des vitesses allant jusqu'à 300 tr/min, il fournit une solution fiable de connexion rotative pour la transmission de signaux micro-ondes.

Principales caractéristiques
  • Transmission à canal unique: Cette bague de glissement de signal à haute fréquence à canal unique fonctionne de DC à 18 GHz, et la personnalisation multicanal est également prise en charge.
  • Transmission d'ondes millimétriques de précision: couverture ultra large bande de DC à 18 GHz, avec une technologie de correspondance d'impédance air-air garantissant une erreur de phase inférieure à 0,5°.
  • Haute adaptabilité environnementale: l'anneau de glissement peut fonctionner à des températures allant de -45°C à +70°C et à une humidité ≤95%, avec une durée de vie de 5 millions de cycles.

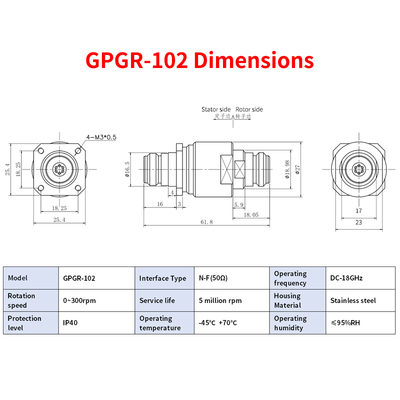

Spécifications techniques
Nom du paramètre Valeur du paramètre
Type d'interface N-F ((50Ω)
Fréquence de fonctionnement DC-18GHz
Ratio de tension maximale d'onde de stationnement 1.2@DC-10 GHz;1.3@10-18 GHz
Valeur maximale de fluctuation du VSWR 0.05
Vitesse 300 tours par minute
Perte maximale d'insertion 0.2dB@DC-10 GHz;0.3dB@10-18 GHz
Valeur maximale de fluctuation de la perte d'insertion 00,05 dB
Puissance maximale 10 kW
Puissance moyenne maximale Le nombre d'électricités utilisées est déterminé en fonction de l'intensité du courant électrique.
Changement de phase maximal 2°
Durée de vie 5 millions de tours par minute
Applications
Essentiel pour les systèmes de transmission dynamique à haute fréquence dans:
  • Antennes radar tournantes (militaires, météorologiques, de contrôle aérien)
  • Suivi des communications par satellite (stations au sol, liaisons intersatellitaires)
  • Équipement d'imagerie médicale (CT, IRM, tests par semi-conducteurs)
  • Recherche scientifique (mesure par antenne/RCS, simulation de guerre électronique)

Produit Tag:

joint tournant à haute fréquence,

Bague collectrice de signal,

Bague collectrice de rf
