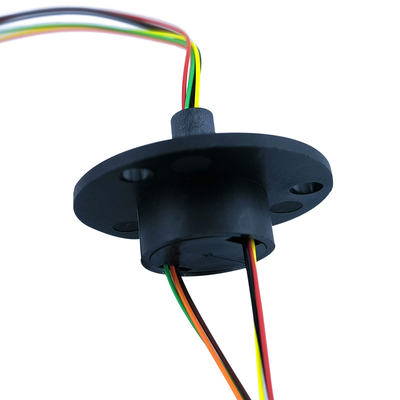

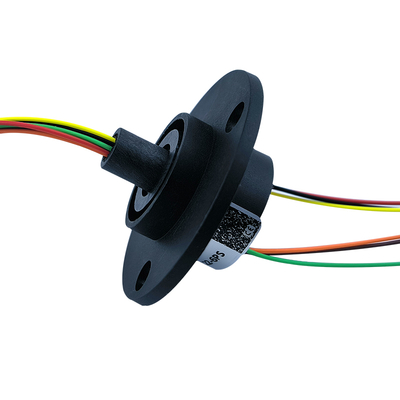

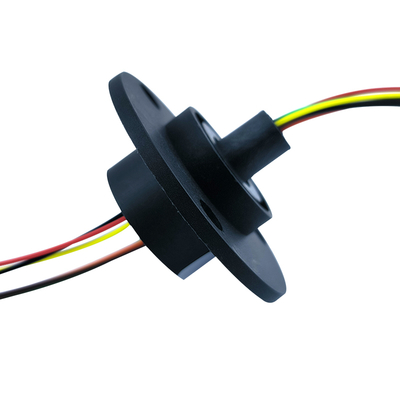

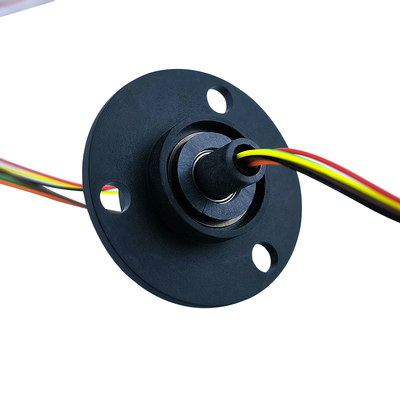

Anello collettore conduttivo a 6 vie 2A OD 22mm con flangia per rotatore pan/tilt

6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator
6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator
6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator 6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator 6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator 6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator 6 Way 2A OD 22mm Conductive Slip Ring With Flange For Pan / Tilt Rotator

Grande immagine :  Anello collettore conduttivo a 6 vie 2A OD 22mm con flangia per rotatore pan/tilt

Dettagli:
Luogo di origine: Cina
Marca: GUREN
Certificazione: ISO9001.CE.RoHS
Numero di modello: WX12-12PS
Documento: WX22 Series Cap Type Slip R...og.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: ＄19-199
Imballaggi particolari: Standard/su richiesta
Tempi di consegna: 3 settimane aro
Termini di pagamento: L/c, d/a, d/p, t/t
Capacità di alimentazione: 1K unità/settimana
Contatto chatta ora

Anello collettore conduttivo a 6 vie 2A OD 22mm con flangia per rotatore pan/tilt

descrizione
diametro esterno: 22 mm lunghezza: 17 mm
Tipi di supporto del segnale: Segnale video analogico 、 USB 2.0 、 Segnale Ethernet 、 segnale digitale a bassa velocità 、 segnale a Larghezza di banda del segnale: DC ~ 10MHz
Suppressione della crosstalk: -60dB@1MHz Durata di servizio: 2 milioni di giri / min
Evidenziare:

Anello collettore a 6 vie con flangia

,

Anello collettore 2A con flangia

,

Anello collettore conduttivo per rotatore tilt

6 vie 2a OD 22 mm con cappuccio con conduttivo anello conduttivo ingegneria PB di ingegneria per rotatore di padella/inclinazione
Attributi del prodotto
Attributo Valore
Diametro esterno 22 mm
Lunghezza 17 mm
Tipi di supporto del segnale Segnale video analogico, USB 2.0, segnale Ethernet, segnale digitale a bassa velocità, segnale analogico
Larghezza di banda del segnale DC ~ 10MHz
Soppressione del crosstalk -60db@1MHz
Durata di servizio 2 milioni di giri / min
Descrizione del prodotto

L'anello di slittamento conduttivo WX22-6PS adotta la struttura del tipo di cappuccio, i canali a 6 circuiti standard, la corrente a canale a singolo canale è 2A, filo di rame in staccata in teflon, temperatura di lavoro -20 ℃ ~+80 ℃. Fornisce trasmissione a basso rumore ed è adatto per la trasmissione del segnale di precisione come sensori ed encoder.

Caratteristiche del prodotto
  • Trasmissione ibrida multi-segnale a 360 °:Gli anelli di scorrimento di tipo cappuccio possono ruotare in modo sincrono per trasmettere corrente, segnali analogici, segnali digitali a bassa frequenza, ecc.
  • Contatti placcati in oro di livello militare:Garantisce una bassa resistenza aumentando la stabilità della trasmissione.
  • Aspetto compatto:Diametro esterno da 22 mm, salvando notevolmente lo spazio.
  • Modanatura a iniezione monopezzo:Aumenta la stabilità del prodotto.
  • Materiale plastico ingegneristico PBT:Ottima isolamento, resistenza e tenacità.
Parametri delle prestazioni
Nome parametro Valore dei parametri
Resistenza dielettrica 300VCA@50Hz, 60s
Resistenza all'isolamento ≥500MΩ/300VDC
Valore del cambiamento di resistenza dinamica ＜ 10MΩ
Tensione nominale 0 ～ 240VDC/VAC
Specifiche del filo 26awg teflon filo
Lunghezza del filo Rotore 250mm; Statore 250mm (valore di riferimento)
Temperatura operativa -20 ℃～+80 ℃
Umidità operativa 0 ～ 85%RH
Livello di protezione IP51
Materiale a guscio Ingegneria Plastica
Coppia rotazionale 0,05 nm,+0,01nm/6 vie
Durata di servizio 2 milioni di giri / min
Dimensioni del prodotto
Anello collettore conduttivo a 6 vie 2A OD 22mm con flangia per rotatore pan/tilt 0
Immagini del prodotto
Anello collettore conduttivo a 6 vie 2A OD 22mm con flangia per rotatore pan/tilt 1 Anello collettore conduttivo a 6 vie 2A OD 22mm con flangia per rotatore pan/tilt 2
Applicazioni del prodotto

I prodotti con anello di slip conduttivo WX22-6Ps sono ampiamente utilizzati in droni, stabilizzatori, case intelligenti, monitoraggio della sicurezza, fotografia e videografia, robot, strumenti di prova, giradischi e apparecchiature di automazione.
